SCL小程序练习（三）

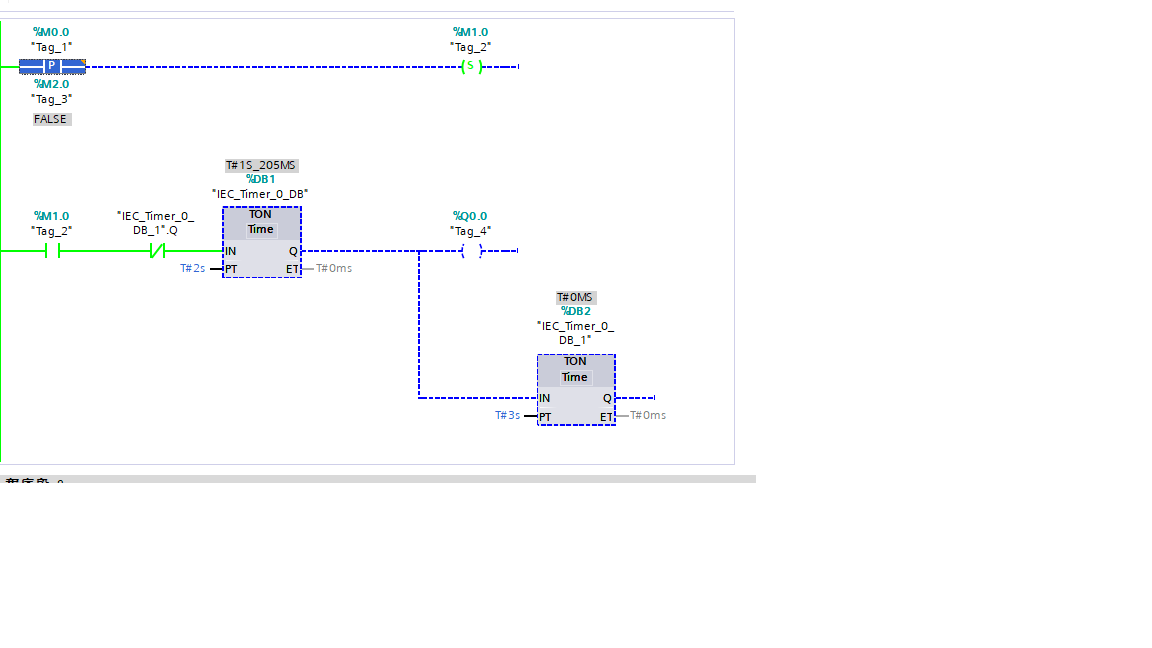

周期振荡电路

控制要求：按下按钮后，指示灯灭2秒，亮3秒，往复循环

IF "启动按钮" THEN
    #start_flag := TRUE;
END_IF;
IF "IEC_Timer_0_DB_3".Q THEN
    "灯" := FALSE
    ;
END_IF;

"IEC_Timer_0_DB_2".TON(IN:=#start_flag AND NOT "IEC_Timer_0_DB_3".Q,
                       PT:=T#2s);
"IEC_Timer_0_DB_3".TON(IN:="灯",
                       PT:=T#3s);
"灯" := "IEC_Timer_0_DB_2".Q;
