EPLAN项目练习-电机正反转图纸

创建项目

1. 新建项目

 项目->新建->填写名称、属性->确定

2. 新建页

  选中项目->页->新建页->填写属性->确定

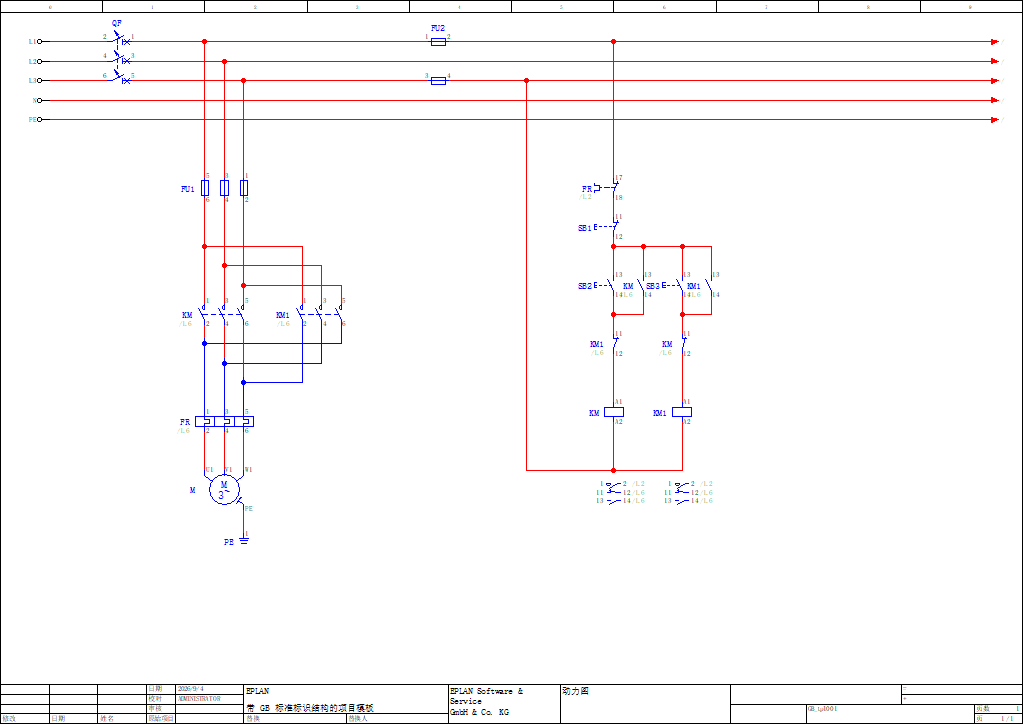

主回路

3. 插入电位定义点（L1~5,N,PE）

  插入-符号-电位定义点-命名

4. 选择‘中断点’把5个电位点连接起来

5. 插入断路器符号（QF）

6. 用T节点把L线和断路器触头连接

7. 插入接触器触点KM，连接断路器

8. 插入热继电器FR，连接KM

9. 插入三相电机

10. 插入反转接触器KM1，接上FR

控制回路

• 依次插入对应的符号即可

导出

• 页-导出-选择PDF/图片-设置参数
