用西门子1200PLC自带模拟量输入口测温度
硬件接线
- pt100温度传感器
- pt100变送器（电流输出型：4~20ma）
- 500欧电阻
由于没有1200模拟量输入模块SM1231，只能使用本体自带的两路AI模拟输入量端口，因为本地自带的只能接受0-10V的电压，所以在2M，和AI0端口接上一个500欧的电阻，即可以将4~20ma的电流转换成2~10V的电压（欧姆定律：0.04A*500 = 2V,0.2*200 = 10V）。温度传感器接到变送器上，正极接24V电源正极，负极接AI0接口，PLC2M口接电源负极。
软件指令

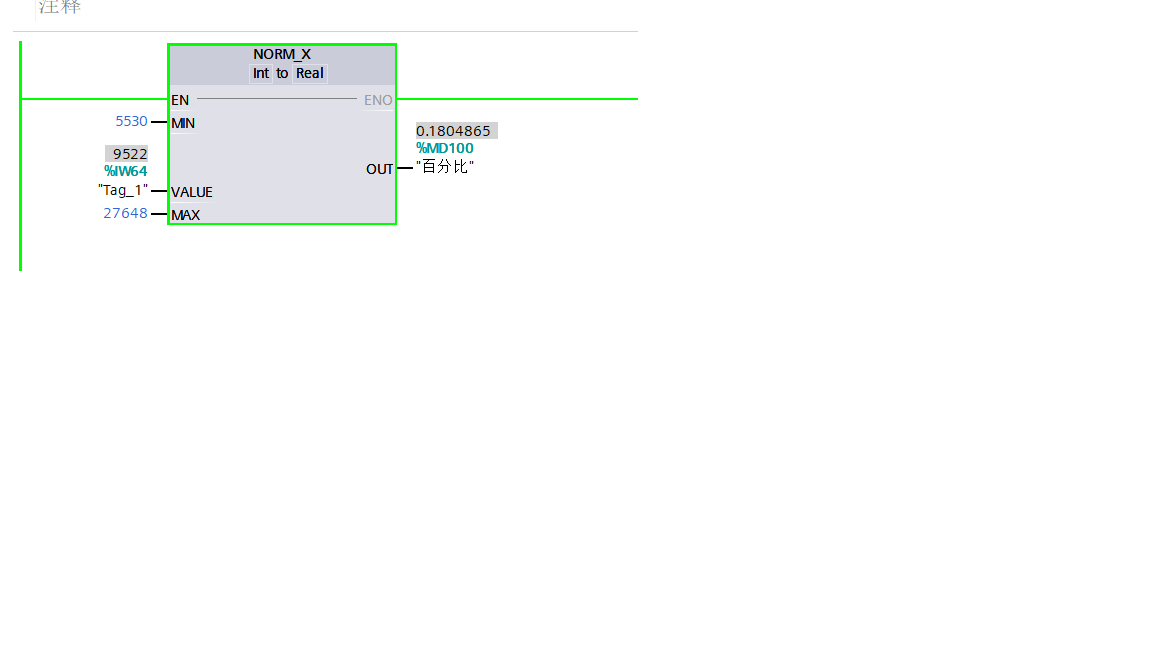

- NORM_X 指令(标准化指令)
功能：将一个物理量程内的整数，归一化到 0.0 ~ 1.0 的浮点数
| 参数 | 数据类型 | 说明 |
|---|---|---|
| MIN | Int | 原始输入量程的最小值 |
| MAX | Int | 原始输入量程的最大值 |
| VALUE | Int | 要转换的原始变量（例如 IW64） |
| OUT | 浮点数 | 标准化结果（百分比） |
| 参数 | 赋值 |
|---|---|
| MIN | 5530 |
| MAX | 27648 |
| VALUE | Temp_Raw（Temp_Raw:=IW64） |
5530对应的是4ma，27648对应的是20ma，所以最小最大量程对应的是5530，27648。AI01对应的存储区域是IW64，所以Value填写IW64读取传过来的数值。

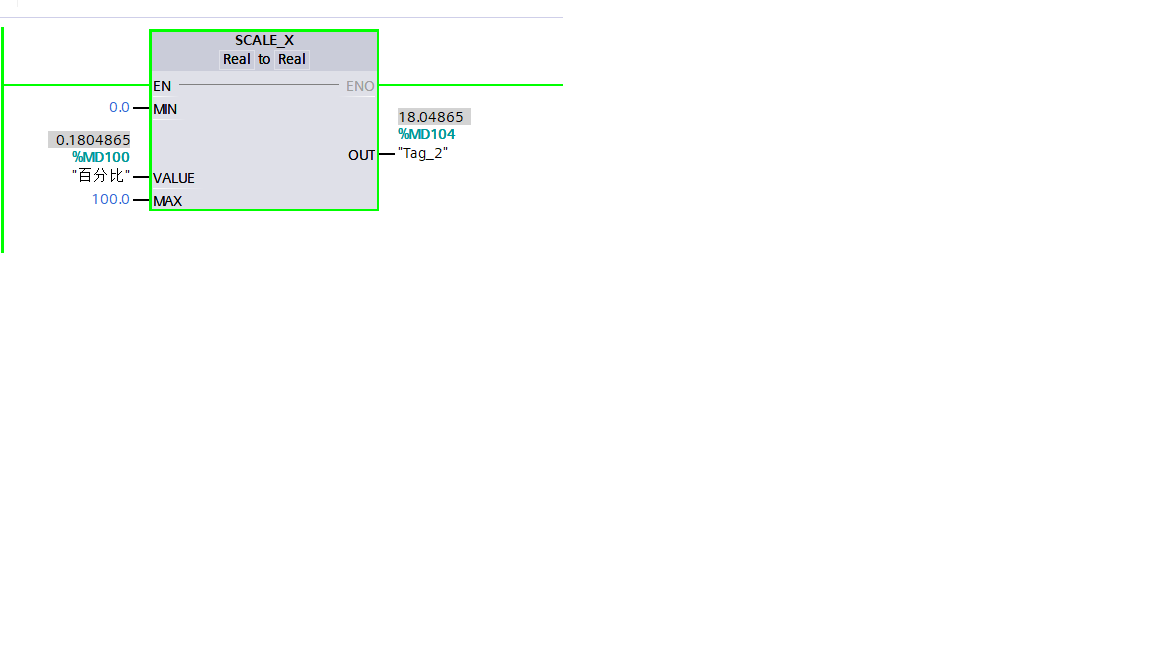

- SCALE_X指令（缩放指令）
功能：将 0.0~1.0 的实数，线性缩放为实际工程值。在这里是将数值转化为温度。
| 参数 | 数据类型 | 说明 |
|---|---|---|
| VALUE | Real | 归一化输入，通常为 NORM_X 的输出，正常范围0.0 ~ 1.0 |
| XMIN | Real | 物理量程的下限值 |
| XMAX | Real | 物理量程的上限值 |
| OUT | Real | XMIN + IN * (XMAX – XMIN) 计量数 |
p100变送器温度范围位0~100摄氏度，所以XMIN,XMAX对应的值位0，100。OUT输出的值即测量的温度。
