初识西门子PLC S7-1200

硬件组成 （G1）

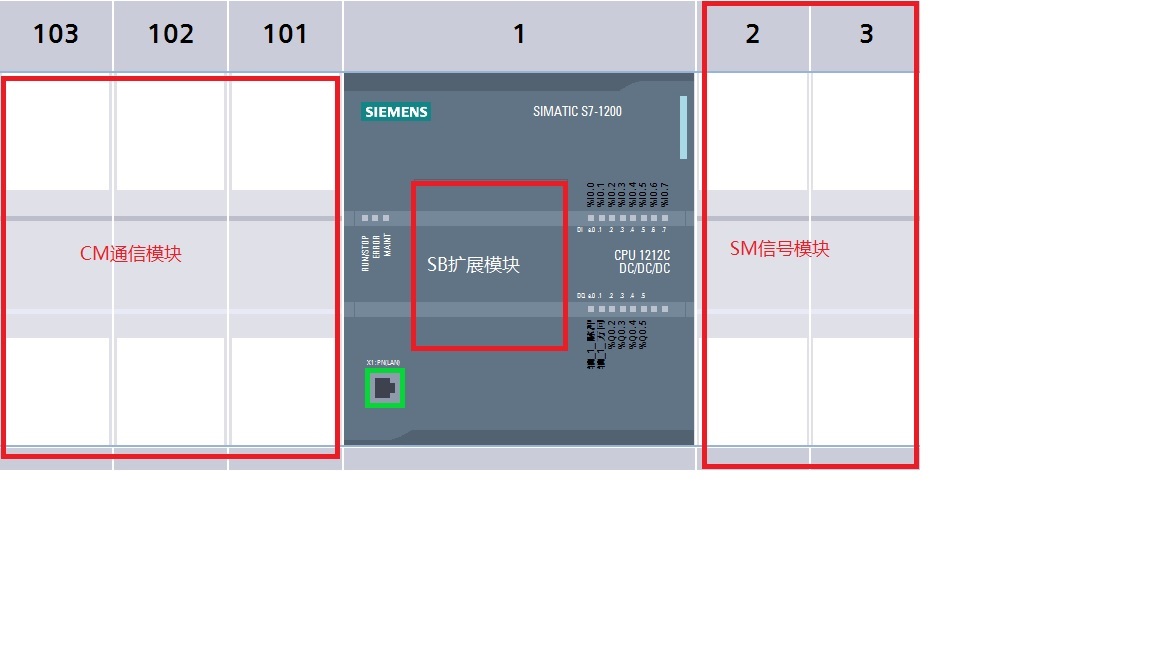

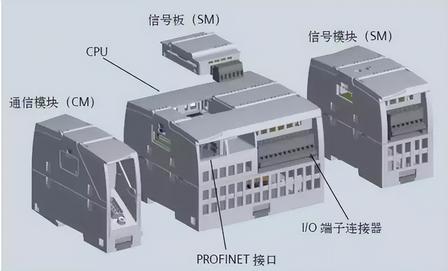

S7‑1200 西门子紧凑型中小型 PLC，硬件主要包括电源模块、cpu模块、通信模块（CM）和信号板模块（SB）。S7-1200PLC最多可以扩展8个信号板模块和3个通信模块，其最大本地数字I/O点数为284个，最大本地模拟I/O点数为69个。 CM通信模块安装在CPU左侧，SM信号板模块安装在CPU右侧。

机架从左到右物理顺序： CM1 → CM2 → CM3 → CPU本体 → SM1 → SM2 …

CPU模块类型

一、按安全类型分两大类

1. 标准 CPU（普通常用）：1211C、1212C、1214C、1215C、1217C
2. 故障安全 F‑CPU（FC）：1212FC、1214FC、1215FC，用于安全设备、急停安全回路，需要安全授权包编程西门子工业…

二、按性能等级（本体型号，从低到高）

CPU 型号	本体 IO	最大 SM 模块	本体 PTO 脉冲轴	用途
1211C	6DI/4DO+2AI	0 块，不能扩展 SM	2 轴	小型极简设备
1212C	8DI/6DO+2AI	2 块	2 轴（SB 扩展到 4 轴）	学习、小滑台（你在用）
1214C	14DI/10DO+2AI	8 块	4 轴	工业项目最常用
1215C	14DI/10DO+2AI+2AO	8 块	4 轴	带本体模拟量输出
1217C	14DI/10DO+2AI+2AO	8 块	4 轴，脉冲 1MHz	高性能高速运动控制

三、按供电 + 输出类型

格式：供电 / 输入类型 / 输出类型

1. DC/DC/DC

2. DC/DC/RLY

3. AC/DC/RLY


⚠️1217C 只有 DC/DC/DC 版本，没有继电器型号

四、按硬件代次（G1 老款 / G2 新款）

G1 硬件

• CM 和 SM 数量互相独立，1212C：3 个 CM +2 个 SM 可以同时满配

G2 新一代

• 内存更大，带 NFC，性能更强
• CM 占用总模块配额：CM+SM 合计有上限
• 运动控制库版本不一样，老项目不能直接硬件替换，需要移植程序

1200-PLC各个型号的特点

CPU1211C

• 不能加装 SM 信号模块，只能 SB 信号板、CM 通信模块；本体 IO 少。
• 适合 IO 很少，但是需要多路 485 串口的场景。

CPU1212C

• 右侧最多 2 块 SM，本体 2 轴脉冲输出，加装 SB1222 可到 4 轴 PTO。
• 局限：SM 只有 2 块，IO 扩展有限；程序内存不大，不适合复杂大项目。

CPU1214C

• 8 块 SM 扩展，本体 4 路 PTO 脉冲轴，内存 75KB，绝大多数项目优先选 1214C。
• 本体不带 AO，需要模拟量输出要加 SM1232 模块。

CPU1215C

• 和 1214C 扩展能力一样，本体自带 2AO 模拟量输出，省去模拟量模块成本。
• 内存更大，适合 PID 闭环较多的设备。

CPU1217C

• 最高性能，脉冲频率 1MHz，只做 DC/DC/DC 晶体管版本，没有继电器输出型号。

CPU型号	本体IO	最大SM模块	本体PTO脉冲轴	工作内存	核心特点	典型用途
1211C	6DI/4DO+2AI	0，不可扩展SM	2轴	30KB	体积最小，不能接SM模块；只能扩展SB、CM；本体自带2路模拟量输入；成本最低	小型简易设备、学习入门，IO不多的小装置
1212C	8DI/6DO+2AI	2块	2轴，SB扩展到4轴	50KB	可接2个SM模块；本体2轴脉冲；内存中等；性价比高	学习、丝杆滑台、小型单机设备
1214C	14DI/10DO+2AI	8块	4轴	75KB	市面项目主流型号；IO点数多；最多8块SM；4轴本体PTO；内存充足；扩展能力强	绝大多数工业设备，流水线、自动化单机
1215C	14DI/10DO+2AI+2AO	8块	4轴	100KB	本体自带2路模拟量输出AO，不用额外模拟量模块；内存更大	需要输出0‑10V/4‑20mA模拟量的设备，温控、调压
1217C	14DI/10DO+2AI+2AO	8块	4轴，脉冲1MHz	125KB	脉冲输出最高1MHz；运算速度最快；只有DC/DC/DC版本；无继电器款	高速运动控制，高频脉冲场合

公共相同点（全部 G1 型号）

1. 左侧最多 3 个 CM 通信模块（RS485/232），所有 CPU 都一样。
2. CPU 盖板内部都支持1 块 SB 信号板（脉冲、串口、少量 IO）。
3. 超级电容，断电保持时钟约 20 天；固件 V4.4 保持存储器 10KB，升级 V4.5 变为 14KB。
4. 本体 1 个 Profinet 网口。

G2 新款简单区别（订货号‑0XB1）

1. CM 模块占用总模块配额，不再独立；双以太网口；性能、内存大幅提升；部分本体取消集成模拟量，运动控制功能更强；老 G1 程序不能直接下载，需要移植项目。

选型简单口诀

• 学习练手：1212C DC/DC/DC
• 实际工程：优先 1214C DC/DC/DC
• 需要本体模拟量输出：选 1215C
• 高频脉冲高速运动：选 1217C

S7‑1200 存储器概念（G1）

S7‑1200 分为3 类存储器，存储卡不能扩展本体工作存储器 RAM西门子工业…。

1. 工作存储器（RAM，易失，断电丢失）
   程序运行时，把 OB/FB/FC、DB 变量加载到此；决定你能写多大程序，不能扩展。
2. 装载存储器（Flash，非易失，断电保存）
   存放完整项目、注释、硬件组态；CPU 内置 Flash，存储卡只是备份 / 固件升级，不能扩大本体装载存储西门子工业…。
3. 保持性存储器（Retain）
   超级电容供电，断电保持勾选 “保持” 的变量；超级电容维持时钟约 20 天，不需要电池。

G1 S7‑1200 内存表

CPU型号	工作存储器(RAM)	内置装载存储器(Flash)	保持存储器
1211C	30KB	1MB	10KB
1212C	50KB	2MB	10KB
1214C	75KB	4MB	10KB
1215C	100KB	4MB	10KB
1217C	125KB	4MB	10KB

G2 S7‑1200内存简表

CPU型号 G2	工作存储器(代码+数据)	内置装载存储器	保持存储器
1212C G2	150KB + 500KB	8MB	20KB
1214C G2	250KB + 750KB	8MB	20KB
